OmniSim

複雑なフォトニックデバイスおよびグレーティング 構造の設計を、FDTD法、FETD法、RCWA法のソルバで 行うことができるソフトウェアです。

30日間の試用ライセンスをリクエスト

Introducing OmniSim

OmniSimは、ナノフォトニックデバイスおよびプラズモニックデバイスの設計と最適化のための、強力かつ柔軟なシミュレーションパッケージです。

  • FDTDエンジン：最先端の2D/3D有限差分時間領域（FDTD）エンジン。サブグリッド、Q値計算、非線形材料、異方性材料などの高度な機能を備えています。また、FDTDエンジン内で半導体ゲインをモデル化する機能も備えており、フォトニック結晶レーザーやその他のマイクロキャビティレーザーのリアルなシミュレーションが可能です。
  • FETDエンジン：独自の2D/3D有限要素時間領域（FETD）エンジン。FDTDよりも高速で、プラズモニクス、メタマテリアル、グラフェンベースデバイスの高精度なモデリングを実現します。
  • RCWAエンジン：回折格子、周期構造、メタマテリアル、回折光学素子のモデリングのための、革新的な厳密結合波解析（RCWA）手法の実装です。
  • FEFDエンジン：高速な2D有限要素周波数領域（FEFD）アルゴリズム。迅速なプロトタイピングと最適化に最適です。
OmniSim optical field simulations of ring resonators and a nanophotonic structure

Applications

A gallery of OmniSim simulations

Ring Resonators, Photonic Crystal Lasers

Three coupled ring resonators simulated with OmniSim

Ring Resonators

FDTD法およびFETD法を用いた2次元および3次元リング共振器のシミュレーション

PCSEL optical field simulation using HAROLD gain data in OmniSim Active-FDTD

PCSEL Simulations

OmniSimのActive FDTDとHAROLDゲインデータを組み合わせてPCSELのシミュレーションを行う例

PCSEL Simulations
Grating-assisted directional coupler simulated in OmniSim

Directional coupler

100nm帯域幅のグレーティングアシスト型方向性結合器のシミュレーション

Near-field distribution from an RCWA grating simulation in OmniSim

Gratings with RCWA

RCWA法またはFETD法による無限周期回折格子のシミュレーション。

Oblique-incidence diffraction grating field simulation in OmniSim

Diffraction Grating

FDTD法およびFETD法を用いた有限サイズの回折格子のシミュレーション。

Surface grating coupler field distribution simulated in OmniSim

Surface Grating Coupler

平面シリコン導波路から光ファイバーへ光を結合するために使用される垂直格子構造のFDTDシミュレーション。

Optimised silicon nanowire device geometry in OmniSim

Nanowire Optimisation

シリコンナノワイヤ構造における光透過の最適化

Metals, Surface Plasmons and Nano-Particles

OmniSimのすべてのエンジンは、プラズモン構造のシミュレーションに使用できます。

Comparison of FDTD and FETD field simulation meshes in OmniSim

Plasmonics

FDTD、FETD、およびFEFD法を用いたプラズモンシミュレーション。

Finite-element mesh of a nano-antenna in OmniSim

Nano-antennae

ボータイ型アンテナと金のナット型アンテナの形状をしたナノアンテナのシミュレーション

Electric field scattering around a cylindrical particle simulated in OmniSim

Mie Scattering

金円筒からのミー散乱のシミュレーション

OmniSim field simulation of a plasmonic light harvester

Light Harvester

薄い金属板上に線状格子を形成し、中央にスリットを設けた「光収集器」のシミュレーション。

OmniSim finite-element time-domain nonlinear plasmonics simulation

Plasmonics (FETD,chi2)

表面および体積カイ2（SHGなど）および体積カイ3（カー）非線形材料のモデリング

Negative-index metamaterial structure simulated in OmniSim

Metamaterials

FETDを用いたメタマテリアル（負の屈折率を持つ構造）のシミュレーション

Suspended graphene ribbons modelled in OmniSim

Graphene

空気中におけるグラフェンリボンに関連する共鳴現象のシミュレーション

Nonlinear Optics

OmniSimのFDTDおよびFETDエンジンを用いた、カイ2およびカイ3非線形性のモデリング。

OmniSim finite-element time-domain nonlinear plasmonics simulation

Plasmonics (FETD,chi2)

表面および体積カイ2（SHGなど）および体積カイ3（カー）非線形材料のモデリング

Temporal soliton response simulated with OmniSim FETD

Soliton (FETD,chi3)

等方性瞬間カーカイ3非線形応答のシミュレーション

Nonlinear photonic crystal cavity field simulated in OmniSim

PhC Cavity (FDTD,chi3)

FDTD法による非線形フォトニック結晶共振器のシミュレーション

Download the OmniSim PDF

Download the OmniSim PDF

リリース情報

  1. Omnisimバージョン 8.2.1のリリース

    Omnisimバージョン 8.2.1のリリース

    Main New Functions: Mode Solvers in OmniSim: モード励起器（Mode Exciter）やセンサーで使用されていた実効インデックスソルバーが有限差分モードソルバーに改良され、高い精度を実現しました。

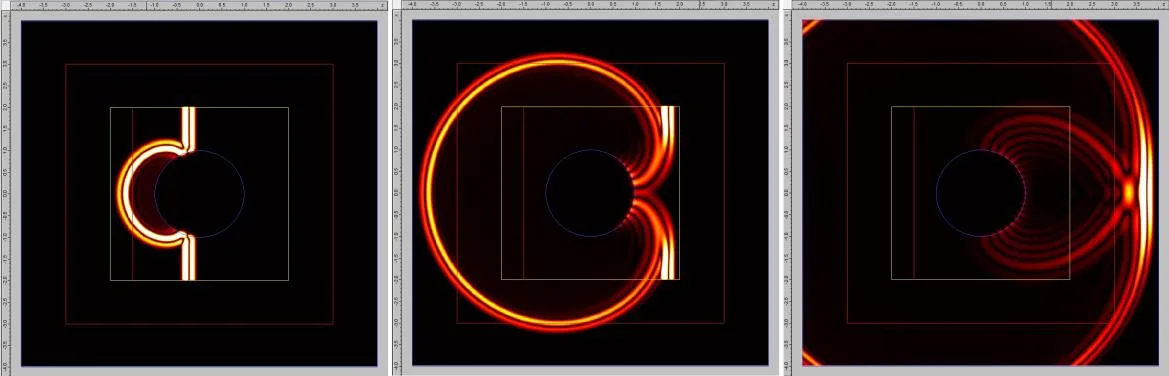

  2. OmniSimバージョン 8.1のリリース

    OmniSimバージョン 8.1のリリース

    OmniSim の 8.1 リリースには、FDTD（Finite Difference Time Domain）エンジンとFETD（Finite Element Time Domain）エンジンに対する改善が含まれています。
