Introducing EPIPPROP
Epippropは、以下のモデリングと最適化のための独自の革新的なソフトウェアです。
- AWG（アレイ導波路グレーティング）、
- エシェルグレーティング／平面凹面グレーティング
Epippropは、光ビームが垂直方向には閉じ込められ、横方向には広い範囲に広がることができる、広い誘電体層を含むWDMデバイスのシミュレーションに使用されます。具体的には、AWGのスターカプラや、エシェルグレーティング／平面凹面グレーティングなどが挙げられます。
AWGモデル：
- AWG用の複数のグレーティングテンプレート。
- 導波路アレイにおける材料損失と散乱損失の影響をモデル化。
- テーパー構造のシミュレーション。
エシェルモデル：
- ローランド円、二焦点点スティグマティック設計、および完全チャープグレーティング設計に対応した調整可能なグレーティングテンプレート。
- 金属を含むあらゆるグレーティング表面に対応。
- 伝搬アルゴリズムはグレーティングファセット間の反射をサポートし、コーナーミラーなどの複雑なグレーティングトポロジーの設計が可能。
- インポートされたグレーティングであっても、グレーティングファセットのコーナーの丸みをモデル化することで、製造公差をモデル化。
- 複数の垂直スラブモードとその間の結合をシミュレーション。
Model tapering and cross-talk in I/O waveguides
Applications
Perfect Chirped Grating
完全チャープ回折格子（PCG）の実装例
Rowland Circle Grating
ローランドサークルエシェル格子の設計
Stigmatic Grating
二焦点点収差補正エシェル回折格子の設計
Corner Facet Rounding
コーナーの丸みがグレーティングの性能に及ぼす影響の研究
Cross-talk/Tapering
入出力導波路アレイにおけるテーパリングとクロストークのシミュレーション
Channel Broadening
MMI入力導波路を用いたチャネル幅拡大の例
Multi-etch Tapers
導波路における可変エッチング深さのシミュレーション
AWG Design Templates
Fixed Bend Radius AWG Design
Single Bend Per Path Template
“Top Hat” AWG Design Template
S-Bend AWG Design Template
Download the EPIPPROP PDF
リリース情報
-

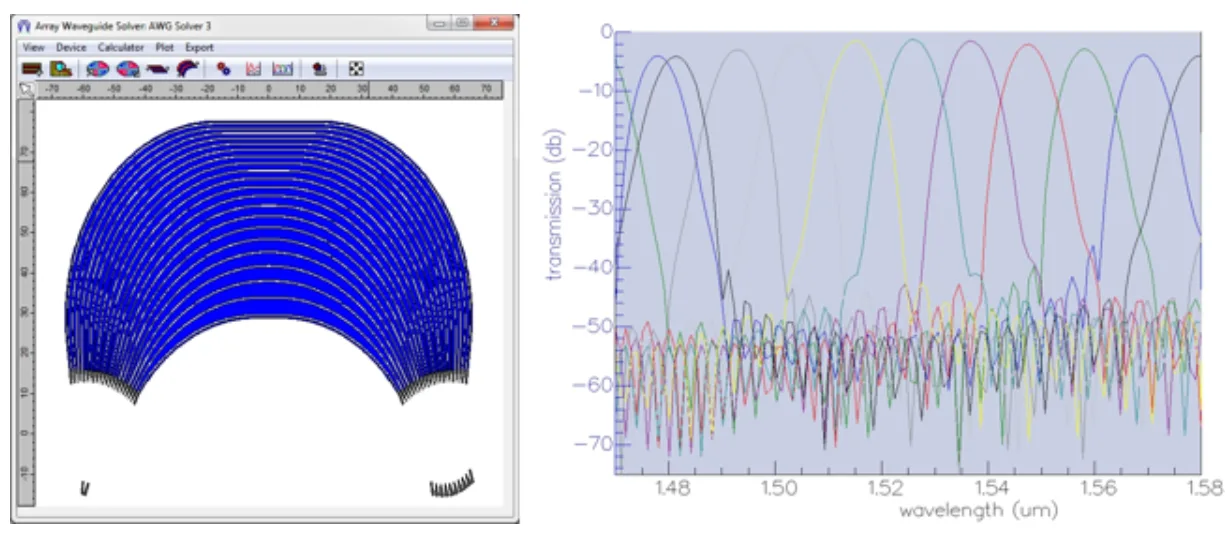

EPIPPROPバージョン 3.5のリリース
Epipprop version 3.5.リリース情報 Waveguide/slab の境界面での反射を計算する機能が追加されました。新しく追加された“enableReflections”機能により、各導波路インターフェースでの反射を計算できます。
-
EPIPPROPバージョン 3.4のリリース
EPIPPROP V 3.4 では、AWG およびエシェル回折格子の製造上の欠陥や温度変動など、より現実世界の影響をモデル化できるようになりました。ランダムノイズプロファイルやインポートしたファイルにも対応します。
