Introducing FIMMWAVE
FIMMWAVEは、導波路および光ファイバーの光モードのシミュレーションと解析を行うソフトウェアです。このソフトウェアには、複数の堅牢で完全ベクトル型のモードソルバーが搭載されており、屈折率のコントラストが高い構造や薄膜を含む、多種多様な導波路の解析が可能です。
また、伝搬モジュールFIMMPROPにより、2次元および3次元構造における伝搬挙動のモデリングも可能です。熱光学効果および電気光学効果は、熱／EOモジュールを用いて研究することも可能です。
FIMMWAVEは、以下のモードの研究に使用できます。
- 高屈折率シリコン（SOI）およびGaAs/AlGaAs導波路
- 低屈折率ポリマー導波路
- シングルモード（SMF）およびマルチモード（MMF）光ファイバー
- フォトニック結晶ファイバー（PCF）
- 拡散導波路
- スロット導波路、傾斜壁導波路（傾斜した側面や境界を持つ導波路）、グレーデッド型導波路
Construct Arbitrary Waveguide Cross-Sections
Applications
高屈折率シリコン（SOI）導波路やGaAs/AlGaAs導波路をはじめ、各種光ファイバ（フォトニック結晶ファイバ等）、拡散型導波路などの評価・開発に広く対応します。
SOI Waveguides
シリコン（SOI）導波路のモードと曲げ損失の計算
Optical Fibres
専用のファイバーモードソルバーをを用いた光ファイバー（SMF、MMFなど）のモード計算
Photonic Crystal Fibres
有限要素法（FE）モードソルバーを用いたフォトニック結晶ファイバーのモード計算
Diffused Waveguides
ニオブ酸リチウムなどの拡散プロセスによって生成される導波路のモードの効率的な計算
Other Waveguide Applications
曲げ損失、表面プラズモン、マイクロ波モード、熱レンズ効果、熱光学効果、電気光学効果の計算。
Bend Modes
導波管の曲げモードと曲げ損失の計算
Surface Plasmons
表面プラズモンモードの高精度計算
Microwave Modes
マイクロストリップ線のマイクロ波モードの計算
Thermal Lensing
光導波路における熱レンズ効果と自己発熱効果のシミュレーション
Slot Waveguides
シリコンクロススロット導波路のシミュレーション
MZM multi-physics (TFLN)
電気光学・熱光学ソルバーおよびMT-FIMMPROPを併用した、TFLNマッハツェンダー変調器のモデリング
Hollow Core Fibers
NANF（入れ子型反共振中空ファイバ）やDNANF（二重入れ子型）をはじめ、あらゆる任意の横断面を持つ導波路のシミュレーションが可能です。
ARROW Waveguides
ARROWファイバーと中空コア導波路モードのシミュレーション
Download the FIMMWAVE PDF
リリース情報
-

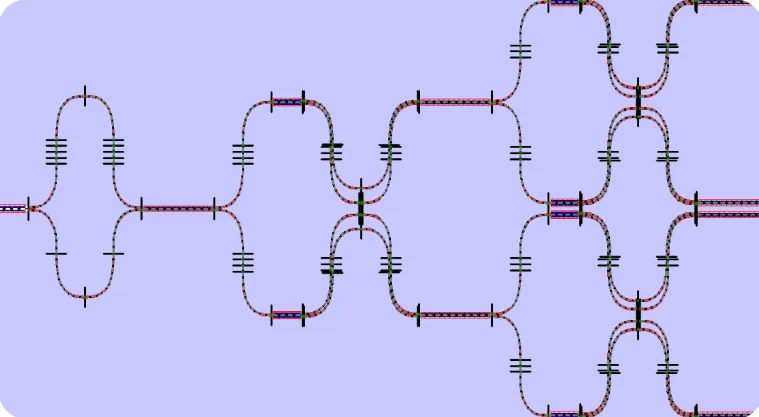

FIMMWAVEバージョン 8.1のリリース
FIMMWAVE v8.1 新機能 MT-FIMMPROPのモデル構造の定義方法が改善され、簡単に設定できるようになりました。デバイス参照を z 方向または x 方向に反転できるようになったため、対称性機能を利用してシミュレーション時間を短縮できます。
-

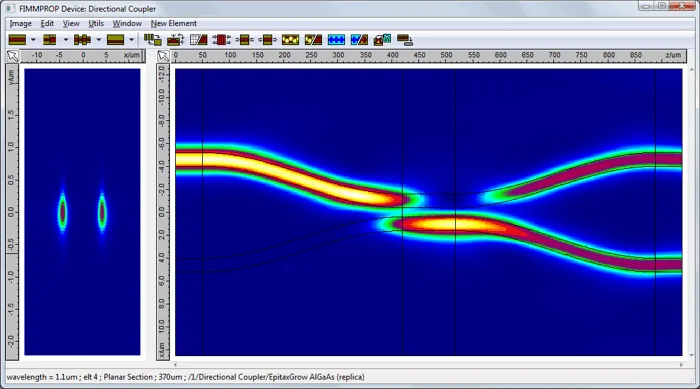

FIMMWAVEバージョン 8.0のリリース
FIMMWAVE v8.0 ネットワーク ライセンスとリモート アクセス ライセンス機能が拡張され、FIMMWAVE を実行しているコンピューターと同じクラス Cのサブネット上にある任意のコンピューターからリモートで接続できるようになりました。
